沁水盆地南部高煤階煤層氣評價工作及其成效——以鄭莊-樊莊區塊為例

摘 要

摘要：為指導煤層氣的有效評價和高效開發，以中國第一個整裝、高豐度、高煤階大型煤層氣田——山西沁水盆地南部煤層氣田鄭莊 樊莊區塊為例，系統總結了該區煤層氣田評
摘要：為指導煤層氣的有效評價和高效開發，以中國第一個整裝、高豐度、高煤階大型煤層氣田——山西沁水盆地南部煤層氣田鄭莊 樊莊區塊為例，系統總結了該區煤層氣田評價工作的重點、經驗與成效。勘探開發實踐中形成的“少數資料井鉆探→井組試采→提交探明儲量→先導試驗區→規模開發”工作程序，各環節互相補充，實現了資源的有效評價和開發；通過對煤儲層資源參數、地質參數、物性參數的評價和分類，形成了一套適合該地區的煤儲層評價技術體系，并劃分出3個Ⅰ類建產區、4個Ⅱ類建產區、4個Ⅲ類建產區；評價成果為煤層氣合理開發、技術、政策的制訂和開發部署方案的調整提供了重要依據；認識到埋深大于1000m的區域不是開采禁區，仍具有較好的產氣能力，甚至可以實現高產。
關鍵詞：沁水盆地南部；高階煤；煤層氣；評價；工作程序；頂底板；儲層參數；成效與認識
1 煤層氣評價工作重點及其經驗與成效
    為指導煤層氣的有效評價和高效開發，以沁水盆地南部煤層氣田鄭莊-樊莊區塊為例，系統總結了該區煤層氣評價工作的重點、經驗與成效[1～4]。
1.1 工作重點
    1) 重視早期普查和勘探研究工作，優選有利區帶進行深入的地質研究和評價井的部署鉆探。該階段我們積累一些經驗，充分利用地震等勘探技術手段，進一步落實構造和儲層特征，對于水平井部署區域，更要開展三維地震勘探，來提高對煤層的精細認識。
    2) 加強對產能的評價，提交優質可動用資源。除開展單井點煤層氣井排采效果分析以外，更重視對煤層氣井組排采效果的分析，以提高對產能的認識。如晉試1井組的鉆探、排采效果研究，為上交探明儲量提供了充分依據。
    3) 重視對開發可行性的評價。在資源評價的基礎上，重視今后規模投入開發的可行性研究，提高產能建設的到位率。
    4) 通過總結已開發區的經驗和教訓，優化評價程序，以指導下一步評價工作。目前基本形成“少數資料井鉆探→井組試采→提交探明儲量→先導試驗區→規模開發”這樣一個程序，各環節互相補充，實現資源的有效評價和開發。
1.2 經驗與成效
1.2.1探明千億立方米整裝、高豐度大型煤層氣田，為開發建設提供了資源基礎
    截至2010年底，鄭莊-樊莊已累計探明煤層氣儲量超過千億立方米，為沁水盆地第一個探明千億立方米整裝、高豐度(資源豐度達1.58×108m3/km2)煤層氣田，也為煤層氣的開發建設提供了必要的物質基礎。
1.2.2深化煤儲層評價技術體系，優選建產目標區域

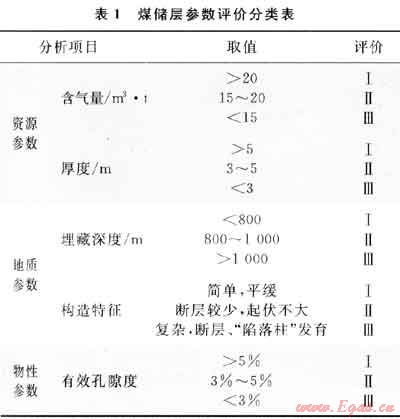

    通過對煤儲層資源參數、地質參數、儲層物性參數進行評價和分類(表1)，形成一套適合該區的煤儲層評價技術體系，并掌握了區內含氣量分布特征(一般介于15～25m3/t，平均為20.2m3/t，66%的井含氣量大于20m3/t)，劃分出3個Ⅰ類建產區、4個Ⅱ類建產區、4個Ⅲ類建產區，為產能建設提供了有利區塊。

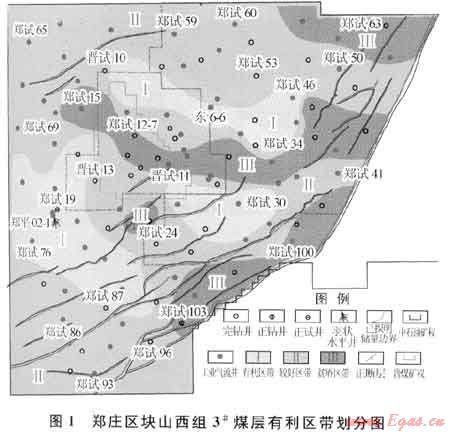

    Ⅰ、Ⅱ類為優質可動用資源區塊，主要分布在東大井區中部和里必井區(圖1)，作為2011—2012年產能建設的主力區塊。


1.2.3不斷深化認識，優化調整部署，為產能建設井位部署打下堅實基礎
在揭示沁水盆地南部煤層氣田煤層氣高產富集規律的基礎上，建立開發單元，指導有利區塊優選和井位標定。
    2008年編制了鄭莊區塊9×108m3產能建設方案，原則上以水平井為主、直井為輔，部署區域在埋深800m以淺、含氣量大于15m3/t。共部署水平井146口、直井116口。
    2010年9月，根據二維地震及新鉆評價井資料，對鄭莊區塊重新進行了構造解釋，構造較前期認識更加復雜；且由于埋藏深，鉆水平井的難度更大，同時根據樊莊水平井的實施狀況，對方案進行了適當調整，由原來以水平井為主，直井為輔，調整為水平井和直井并重，且增加一定數量的叢式井，共建產能9.1×108m3。
2 勘探開發研究成果及認識
2.1 斷塊內部構造復雜，小斷層和“陷落柱”發育
區塊構造較復雜，小斷層發育，“陷落柱”較多。主要發育NE向正斷層，另有部分NNE或NEE向展布的正斷層。大部分斷層斷距較小，一般小于60m；斷層延伸長度多數比較短，介于3～7km。斷層傾角介于50°～60°，產狀較陡。已解釋出褶皺構造超過30個，以北東和南北向為主，解釋斷層350條，疑似“陷落柱”29個，為產能建設特別是水平井部署提供了有力的支撐。
    樊莊區塊地震資料較少，勘探初期認為，鄭莊-樊莊區塊整體地層寬闊平緩，區內斷層稀少，屬構造相對簡單的斜坡帶。近年來根據實鉆和二維、三維地震資料分析結果，發現區內構造較復雜，小斷層和“陷落柱”比較發育，與以前的認識差異較大。由于小斷層和“陷落柱”發育，對水平井鉆探不利。
    從樊莊區塊排采來看，煤層產氣量和斷層及“陷落柱”有很大關系，斷層和“陷落柱”附近煤巖破碎，乃至缺失，易造成煤層氣逸散，如華固24-2井鉆遇“陷落柱”，3#煤層缺失。

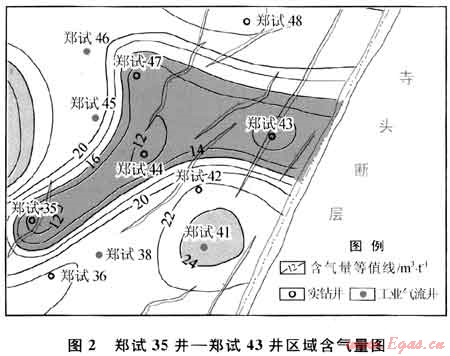

    鄭試35井鄭試43井所在區域(圖2)靠近寺頭斷層，區域內NNE向小斷層發育，而鄭試35井和鄭試43井均處于斷層附近，距離斷層小于100m3。斷層切割煤層會破壞頂底板的封存性能，加速煤層氣的解析、逸散，且部分斷層可能溝通煤儲層附近含水層，導致煤層氣的溶解流失。因此，鄭試35井-鄭試43井區內含氣量普遍較低，鄭試35井、鄭試43井的含氣量僅為3.24m3/t和8.06m3/t。

2.2 煤層厚度較大，埋深適中，埋深超過1000m的區域仍具有較好產氣能力
    分析鉆井資料表明，3#煤層厚度介于3.55～7.35m，平均為5.4m；15#煤層厚度變化大(為1.85～6.7m，多數煤層厚度介于2.6～5.5m)，平均為3.50m。
    該區主力煤層3#煤層埋深介于300～1200m，樊莊西南部成莊區塊的埋深小于300m，大部分地區埋深介于300～500m，鄭莊北部大于1000m。
    該區主力煤層在埋深大于1000m的區域，仍具有一定的滲透性和較高的產氣能力。目前，鄭莊區塊有41口評價井煤層在大于1000m區域，有19口井進行了試采，其中有9口井獲得了穩產工業氣流。目前，3#煤層埋深(如鄭試60井)最大已達1336.9m，日產氣量穩定在2000m3以上。證實了沁南地區埋深超過1000m的區域仍具有較好的開采價值。
2.3 煤層頂底板對煤層氣的賦存有較大的影響
    沁水盆地南部3#煤層為下二疊統山西組，其上覆地層為下二疊統石盒子組，在上覆地層中發育著較穩定的泥巖，對煤層氣的保存具有良好的封閉作用。這種封閉作用主要體現在盆地南部的東西部地區由于煤系地層的強烈剝蝕，其封閉條件較差。
    最新研究結果表明：區內15#煤層底板厚度介于1.0～2.55m的泥巖，局部為粉砂巖；3#煤層底板為泥巖、粉砂巖，2個主要煤層的底板巖性均具有較好的封擋性能。相對而言，雖然3#煤層底板的粉砂巖多于15#煤層，封擋性略遜于15#煤層，但煤層氣以吸附氣為主，影響不大。

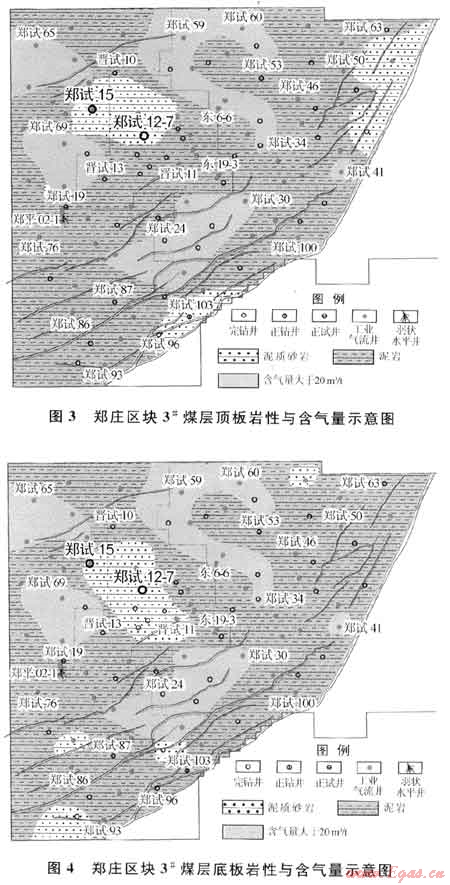

    鄭莊地區3#煤層頂底板巖性以泥巖、砂質泥巖為主，具備很好的封堵效果，但在鄭試15井-鄭12-7井所在區域，頂底板均為泥質砂巖(圖3、4)，鄭試61井-鄭試49井區域，其頂板或底板為泥質砂巖，2塊區域頂底板的封堵效果不及泥巖區域，導致含氣量(小于15m3/t)與周邊區域相比較低。

3 結論
    1) 煤層氣評價工作是獲得千億立方米煤層氣探明儲量的重要保障，在鄭莊-樊莊區塊煤層氣勘探開發實踐中形成的“少數資料井鉆探→井組試采→提交探明儲量→先導試驗區→規模開發”工作程序，各環節互相補充，實現了資源的有效評價和開發。
    2) 煤層氣評價工作所取得的認識為今后類似區塊的評價提供了借鑒，評價成果為煤層氣合理開發、技術政策的制定和開發部署方案調整提供了重要依據。
    3) 勘探開發研究成果豐富了對煤層氣富集高產的認識，即埋深超過1000m的區域不是開采禁區，其仍具有較好的產氣能力，甚至可以實現高產。
參考文獻
[1] 馮三利，葉建平.中國煤層氣勘探開發技術研究進展[J].中國煤田地質，2003，15(6)：19-23.
[2] 林曉英，蘇現波，郭紅玉.沁水盆地東南部寺頭斷層對煤層氣藏的封閉性評價[J].天然氣工業.，2010，30(4)：20-23.
[3] 石書燦，林曉英，李玉魁.沁水盆地南部煤層氣藏特征[J].西南石油大學學報，2007，29(2)：54-56.
[4] 錢伯章，朱建芳.煤層氣開發與利用新進展[J].天然氣與石油，2010，28(4)：29-34.

(本文作者：孟慶春 張永平 郭希波 孫以劍 張俊杰 中國石油華北油田公司勘探開發研究院)
